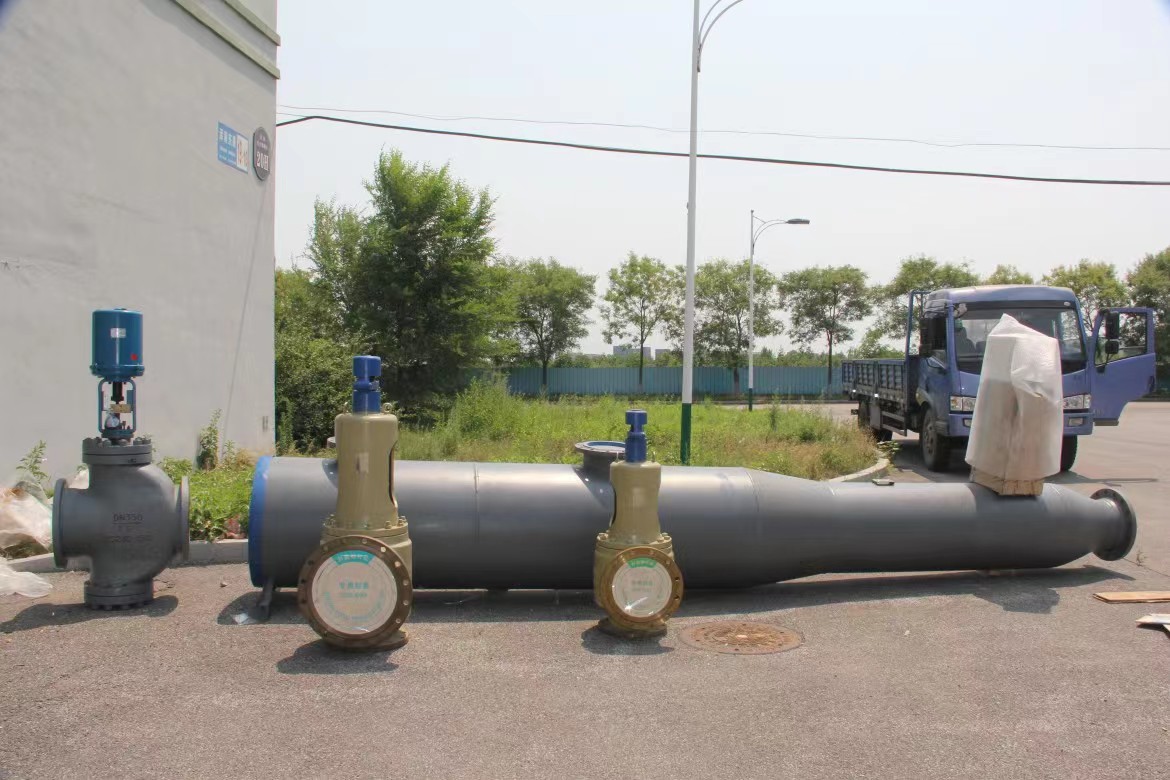

一体式蒸汽减温减压装置WY01性能级级结构特点介绍-减温减压装置厂家

作者:泰流科技(TKFM) 来源:泰科技术文件 发布时间:2023-05-09 09:09 浏览:

减温减压装置厂家

用途:

WY系列减温减压装置配上相应的工业自动化控制系统,可对电站或工业锅炉以及热电厂等处输送来的一次(新)蒸汽压力p1、温度t1进行减温减压,使其二次蒸汽压力p2、温度t2达到生产工艺所需的要求。WY系列减温减压装置及其热控柜广泛应用于电站、轻纺、石化等行业。


结构特点:

WY系列减温减压装置是沈阳泰科流体积数十年设计、制造的经验,并吸取国外先进结构而开发的新一代减温减压装置。

WY 系列减温减压装置由减压系统(减压阀、节流孔板等减温系统(高压差可等)、安全保护装置(安全阀止回阀等组成)

主要特点如下:

1、减压部分是由减压阀、节流孔板筹组成,消除了过去的由减温减压阀产生的热应力,增强了装置的安全性,延长了装置的使用寿命同时也降低了装置的噪音。

2、减温部分是由可调节喷咀采完成的,它集分配阀、节流装置、喷咀功能于一体,它既可对高压水进行减压,又可控制冷却水的喷射量还可像喷咀那样进行喷射,它克服过去喷咀与节流装置不可调的缺点,这一改革带来了以下一些优点:

2.1、喷咀的喷射速度不再随负荷变化而改变地面积,降低了工程投资

2.2、缩短了水滴蒸发时间,提高了雾化效果

2.3、出口流量最大调节,范围可以达到1:10

2.4、简化了系统,取消回水装置,增加运行安全系数( 减温水压力大于除氧器压力),减少占地面积,降低工程投资,便于安装与调试


主要性能指标:

1、进口蒸汽压力P13.8MPa(38kgf/cm2),温度t1435°C

2、出口流量Q减温减压装置出口流量Q的变化范围为10%Q~100%Q,在此范围内调节比较理想,若有特殊要求,另行商定。

3、出口蒸汽压力p2

出口蒸汽压力p2的调节精确度不低于2.5级,误差不大于±0.04MPa

4、出口蒸汽温度t2

出口蒸汽温度t2的调节精确度不低于2.5级,误差不大于±5°C

5、噪音

装置正常运行时,在减压阀或减温减压阀下游一米,同时距管壁一米处测其噪音,噪音声级应不大于80分贝


初步设计及施工图设计的资料及其选用:

1WY01型减温减压装置由减压阀

WY01型减温减压装置由减压阀、可调喷咀及一套弹簧安全阀组成,共有91种规格,常用出口蒸汽管径D2200-400mm之间,出口蒸汽流量在Q=5t/h~80t/h范围内。

2WY02型减温减压装置

WY02系列减温减压装置比WY01系列多一套弹簧安全阀,其余基本相同,共有28种规格,出口蒸汽管径DN400-600mm,常用出口汽流量在Q=25t/h~120t/h范围内。

3WY-03/04型减温减压装置

WY-03/04型减温减压装置由减压阀、可调喷咀及弹簧安全阀等组成,此系列各有27种规格,出口蒸汽管径DN80~150mm之间,常用出口蒸汽流量在Q=2~15/范围内。


供货范围:

1.减压系统:减压阀、节流孔板等;

2.减温系统:可调喷咀,节流阀等;

3.安全系统:安全阀等;

4.管路系统:蒸汽管道、过渡管、减温水管等;

5.选配附件:截止阀、双金属温度计及接管、压力表及三通阀、弯管、接头、法兰、衬垫、螺栓、螺母、垫圈等。


订货须知:

订合同时请提供:

1.出口蒸汽流量Q;

2.进口一次新蒸汽压力p1温度t1;

3.出口二次蒸汽压力p2温度t2;

4.减温给水压力Pb、温度tb;

用户如有特殊要求,应在商定后注明或另行签订技术协议。

:①出口蒸汽压力P2应不低于饱和温度所对应的压力值PS,或出口蒸汽温度t2,应不低于p2所对应的饱和温度值ts

2减温给水的压力Pb应≥P2+0.5MPa,若Pb值太低,减温水将无法喷入减温管道内减温。


其他:

1.本厂的减温减压装置产品质量按国家规定实行“三包”。

2.减温减压装置的安装及调试由安装部门(或厂)负责;如需本厂协助调试投运,请预先联系,并酌情收取调试费。

3.本厂还可提供与减温减压装置配套的各类工业自动化仪表盘(即热控柜)
