蝶阀是一种阀门，其特点是圆盘状挡板绕着垂直于安装和作用于其上的管道的轴线旋转。蝶阀的用途十分广泛：
- 渡槽：利用这种阀门的主要特性，蝶阀可用于拦截。实际上，由于蝶阀体积小，与通常用于该领域的传统闸阀相比，它可以减小整体尺寸。
- 点火发动机：它既可用于化油器中以调节空气流量，也可用于喷射装置中以调节混合物的流速。然而，蝶阀的缺点是会产生显著的压降，因此有时人们更喜欢其他系统。

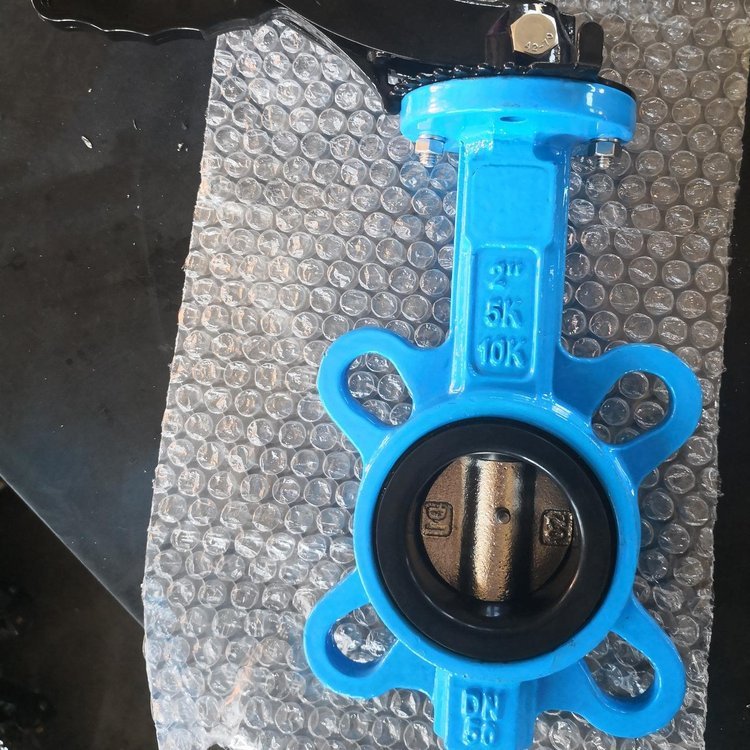

对夹阀是蝶阀的一种特殊结构，通过铸造阀体获得四个定心耳。

对夹阀的组件

对夹式阀门具有许多正常运行所需的组件：
- 阀体：代表体积较大的部件和整个组件的支撑。通常由球墨铸铁、碳钢或不锈钢制成，既具有耐腐蚀特性，又具有耐腐蚀性。-
阀座：由弹性材料制成，是密封所必需的，可避免压力或流量损失。-
阀瓣：它是旋转元件，在阀门关闭时充当快门，也由与阀体相同的材料制成。
这些是阀门的主要部件，但还有底层法兰和轴，它们由与阀瓣和阀体相同的材料制成。值得注意的是，耐腐蚀性是主要要求，并使用各种方法进行保护，例如基于环氧粉末的涂料。所有材料都必须具有感官、化学、物理和生物特性，以符合卫生法规，因为它们会与供人类饮用的液体接触。

对夹阀的特点

薄片阀是通过旋转阀瓣来工作的阀门。然而，中间位置会产生压力下降和效率低下，因此，最好不要将它们用于流量调节，而只用于两种主要配置。通常出于设计原因选择顺时针关闭，但如果供应方有适当说明，也可以逆时针关闭。
可以设想多种关闭结构：
- 手动：如果直径较小，可以使用手轮或杠杆强制关闭；

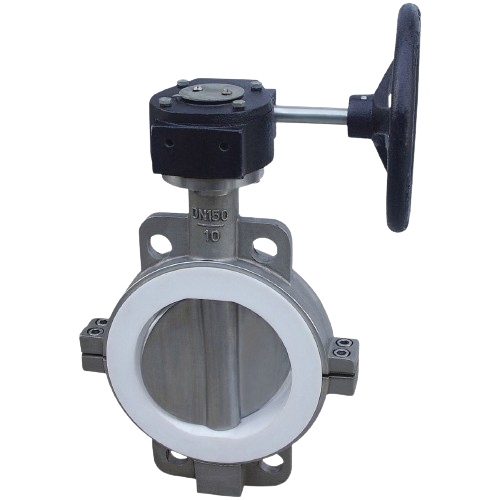

- 减倍器：直径较大或压力较大时，必须使用装置；
- 旁路：用于通过编程在关闭阀瓣的两个不同面上建立的压力来强制关闭。

对夹阀的规定和标记

将要投放市场的对夹阀必须符合一些重要的认证：
- UNI EN 10204 3.1：该认证证明制造商已根据客户的规格生产了产品。实际上，该认证总结了所用材料的特性、工厂独立部门进行的测试结果、热处理和其他特性。
- UNI EN 12266-1：涉及压力测试的规格和特性以及验收标准。
- UNI EN 1074-1、1074-2：规定了用于人类用水的输送部件的设计、测试和安装中应遵循的标准。
符合这些标准是产品认证的基本要求，在这种特定情况下，也是重要部件（如对夹阀或蝶阀）认证的基本要求。

对夹阀的标记

标记，即每个单独产品的识别码，必须具有对夹阀的一些标准特征：实际上，必须有公称直径、公称压力、阀体材料、制造商名称和生产年份（不是实施年份），最后是上述参考规定。此代码允许您在发生损坏或故障时唯一地识别每个组件，从而加快故障排除操作。

对夹式阀门的材质

上文已描述了对夹式阀门的操作，这些阀门由不同的组件组成，并且具有不同性质的材料，但这些材料对于获得这些阀门在安装系统中如此重要的特性至关重要：
- AISI 316 不锈钢：可成形性和耐腐蚀性是这种钢材的两个主要特性，使其即使在特别恶劣的环境中也能使用。可焊性和可溶性热处理既可以获得特定的操作构型，又可以进一步改善所见的特性。这种钢材用于对夹式阀门的阀体、阀瓣、杆、弹簧、止动件和颗粒。
- PTFE：它是一种具有优异的耐化学性、不粘性（用于不粘炊具）、耐热性和耐摩擦性的聚合物。它用于制造对夹式阀门内的垫圈。
- FKM：这些是属于技术聚合物类的氟化弹性体。高耐化学性使它们有别于其他类型的橡胶，而耐热性则取决于硫化程度。这种材料适合制造盖子和垫圈。
这些材料的组合与巧妙的设计相结合，有助于通过提高系统的安全性和效率来创造质量上乘的产品。

对于对夹式阀门需要考虑的其他信息


除了前面分析的所有特性之外，还需要评估其他可能影响这些阀门的选择和使用的属性。
- 压力-温度额定值：这些曲线在横坐标（X 轴）上显示温度，在纵坐标（Y 轴）上显示压力。此外，还取决于通道的公称直径；
- 紧固扭矩：即在螺纹连接的情况下，为了能够正确锁定而施加的扭矩（N*m）。具体来说，我们从 DN15 的 4 或 5 Nm 扭矩开始，到 DN100 的 85 或 95 Nm；
- KV 值：通过阀门产生压力降（以巴为单位）的水立方米数量。
- 压降图：在横坐标上显示每小时立方米的流量，而压降在横坐标上。此外，这些曲线取决于尺寸。
- 最小开启压力：这是允许阀门打开所需的压力，取决于是否有开启弹簧。
所有这些参数的选择对于有意识地评估特定系统而言都是必不可少的。即使只是忽略其中一个方面，也会导致严重的操作问题，从而影响系统本身的运行，并给连接的房间或人员带来或多或少的严重后果。
